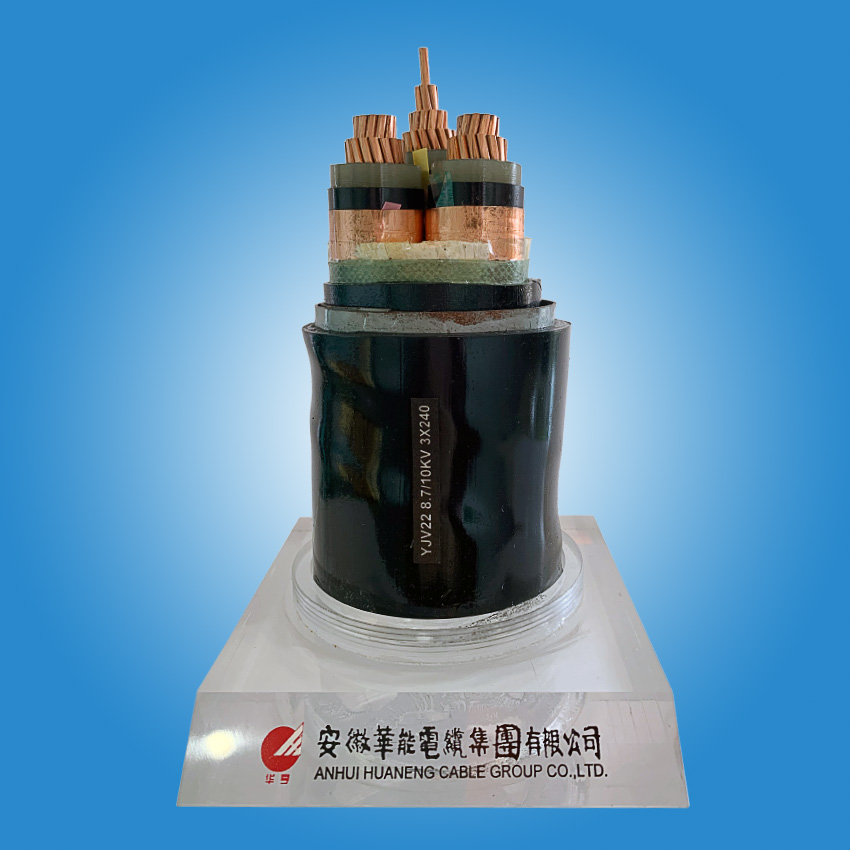

中壓電力電纜YJV22 8.7/10kV 3*240
- 產品詳情介紹
YJV22 8.7/10kV電力電纜主要結構圖、技術參數及性能描述
|
結構 |
材質 |
備注 |
|
導體 |
無氧銅絲 |
執行標準： 注：緣線芯的識別采用顏色標志或數字代碼。 |
|
導體屏蔽 |
半導電屏蔽料 |
|
|
緣 |
交聯聚乙烯 |
|
|
緣屏蔽 |
半導電緣屏蔽料 |
|
|
金屬屏蔽 |
銅帶 |
|
|
填充 |
扇形填充條 |
|
|
成纜繞包 |
無紡布 |
|
|
內護套 |
聚氯乙烯 |
|
|
鎧裝 |
鍍鋅鋼帶 |
|
|
外護套 |
聚氯乙烯 |
主要技術參數及性能描述：
1、電纜導體線芯符合GB/T3956標準規定；
2、電纜額定工作電壓U0/U為8.7/10kV；
3、電纜導體的高額定溫度為90℃；
4、電纜短路時(長持續時間不超過5S)，導體的高溫度不超過250℃；
5、電纜敷設時環境溫度不低于0℃；
6、電纜小彎曲半徑為單芯電纜外徑15倍,三芯電纜外徑12倍；
7、電纜能經受工頻耐壓試驗30.5kV/5min不擊穿；
8、電纜在1.73U0電壓下局部放電量應無超過試驗聲明靈敏度的可檢測放電；
9、成品電纜標志符合GB/T6995標準規定。
本產品適用于的額定工作電壓8.7/10kV及以下供輸配電線路輸送電能用。可敷設于電力、冶金、石油、化工、煤礦等場所使用，使用壽命長達30年以上。
